Solární osvětlení pro obecní využití v architektuře i dopravě



Přeměnou světelné energie proudící ze slunce na elektrickou můžeme získat nezávislý zdroj energie potřebný pro osvětlení veřejných prostor.

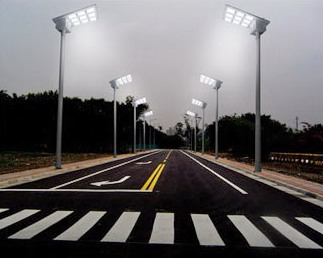

Při provozování silničního solárního osvětlovacího systému po dobu 20 let lze uspořit cca. 25% investičních a provozních nákladů oproti tradičnímu veřejnému osvětlení založenému na vysokotlakých či nízkotlakých sodíkových výbojkách.







oderní solární (fotovoltaické) systémy veřejného osvětlení se skládají z následujících komponent:

1.Fotovoltaický panel

2.MPPT kontrolér (nabíječ akumulátorů)



3.Akumulátor elektrické energie

4.LED světelný zdroj

5.Další řídící, komunikační či záznamová elektronika







Běžné silniční osvětlení připojené k distribuční síti

SolarPath Alpha autonomní osvětlení

Počáteční inalační náklady



Kopání výkopů

Ne

Kopání silnice pro instalaci infrastruktury

Ne

Kabely a jejich infrastruktura

Ne

Zařízení pro spínání osvětlení a jeho řízení

Ne

Elektrické transformátory

Ne

Stanice pro stabilizaci sítě

Ne

Získání licence, povolení a přípojky s místním distributorem elektrické energie

Ne

Drahá specializovaná elektromontážní firma

Jakákoli elektromontážní firma

Vysoké náklady na složitou montáž

Jakmile je upevněn sloup osvětlení, instalace Alpha trvá 15 minut

Složitá, drahá a časově náročná úprava instalace osvětlení v případě změny vozovky

Široce škálovatelné, v případě změny vozovky snadno adaptovatelné

Servisní náklady



Údržba kabelového systému

Ne

Údržba transformační a stabilizační stanice a spínacího zařízení

Výměna baterií v průměru každých ~5 let

Provozní náklady



Náklady na nákup elektrické energie a její dopravu

Nejsou účty za elektřinu

Náchylnost k výpadkům elektrické sítě a škody způsobené počasím

Nezávislé na jakémkoli vnějším zdroji energie. Bude vždy pracovat.

Nebezpečné vedení vysokého napětí - nákladnou údržbu a případné otázky odpovědnosti

Bezpečná a levná instalace, bez ohrožení instalatérů a uživatelů nebezpečným vysokým napětím

Světelný výkon



Zastaralé a staré technologie vyrábějící matné oranžo-vé světlo (sodíkové nízkotlaké a vysokotlaké výbojky)

Nejpokročilejší technologické výrobky s jasným plnospektrálním bílým světlem

Vliv na životní prostředí



Znečisťování vzduchu a životního prostředí při výrobě elektrické energie z centrálních zdrojů

Čistá energie, neznečisťující







Ad 1. Fotovoltaický panel – základní energetická součást osvětlení. Z důvodu účinnosti se zde většinou uplatňují FV panely z monokrystalického křemíku. Se zvyšující se účinností tenkovrstvých technologií (zejména CIGSe) je možné postupně očekávat v evropských podmínkách a to z důvodu jejich větší energetické výtěžnosti v horších světelných podmínkách. V ČR se v zimě vyrobí z 1m2 plochy FV panelu až 6x méně elektrické energie než v létě.









Ad 2. Mppt kontrolér – srdce off-grid osvětlovacího zařízení. Umožňuje vytěžit maximum elektrické energie z FV panelu a to díky technologii sledování bodu maximálního výkonu (Maximum Power Point Tracking). Oproti běžným solárním regulátorům je schopen dodat o cca. 30% elektrické energie více. A tu v našich končinách velmi potřebujeme. Tato elektrická energie je upravena dle použité technologie akumulátorů na optimální nabíjecí režim (čas, napětí, proud). Umožňuje také sledovat stav baterie a dle něho upravovat dodávaný elektrický výkon do světelného zdroje.

Ad 3. Akumulátor elektrické energie – velmi důležitá část osvětlovacího systému. Zde je zapotřebí akumulátor s co největším počtem nabíjecích/vybíjecích cyklů, dobou životnosti a také mírou bezúdržbovosti. Nejčastěji se prosazují Deep Cycle Gel olověné baterie s ohledem na jejich pořizovací cenu. V systémech, kde potřebujeme akumulátor rychleji nabít a současně i hlouběji vybíjet (šetříme místo) se uplatňují zatím drahé Li-Ion baterie či stále častěji i LFP baterie (Lithium-železo-fosfát), které se vyznačují nižší výrobní cenou ale obdobnými vlastnostmi jako Li-Ion. Pro velmi malá solární osvětlení se místo chemických akumulátorů uplatňují zcela nově i „superkondenzátory“. Dají se velmi rychle nabít, počet nabíjecích/vybíjecích cyklů je v milionech, je zcela bezúdržbový. Zatím akumuluje relativně malou energetickou hustotu na 1g hmotnosti.

Ad 4. LED světelný zdroj – v současné době nejmodernější a již dostatečně v praxi odzkoušený úsporný zdroj světla. Životnost LED zdrojů je až 100 000 hodin provozu a mají velmi vysokou energetickou účinnost. Jako bodové LED zdroje se dají kombinovat do plošných zdrojů se zajímavými světelnými charakteristikami.

Ad. 5 Další řídící a záznamová elektronika – opravdu „inteligentní“ systém obsahuje také komunikační a řídící jednotku, která umožňuje volbu pracovního režimu na dálku. Pracovní režim je vhodné měnit v průběhu roku. Během noci umožní chránit baterie – na začátku noci může osvětlení pracovat na plný výkon, v méně frekventované části noci je možné výkon snížit o např. polovinu a nad ránem opět výkon zvýšit. A to vše dle stavu nabití baterií. Systém Alpha od americké firmy SolarPath se umí například učit ze změn počasí během roku.

Řízení pomocí SMS zprávy či ZigBee síťové komunikace zvyšuje sortiment služeb nabízených solárními osvětlovacími systémy (AlphaControl). ZigBee komunikační protokol umožňuje umístění kamerových systémů a infračervených pohybových čidel PIR (AlphaSecure). Osvětlovací systém zvyšuje bezpečnost nejen vlastní ale i širokého okolí. Takovýto ochranný perimetr je snem každého starosty a jeho obecní policie.

Další potřebné parametry jsou například odolnost proti vandalizmu – ideální je, aby baterie i elektronika byla vzdálena z běžného dosahu snaživých „zájemců“.



Silniční solární osvětlení není jediným produktem americké firmy SolarPath.


Architektura

Zajímavé jsou autonomní osvětlovací a informační systémy pro obytné i kancelářské celky, kdy jsou malé solární světelné zdroje umisťovány do konstrukcí chodníků, dlažeb i fasádních systémů.

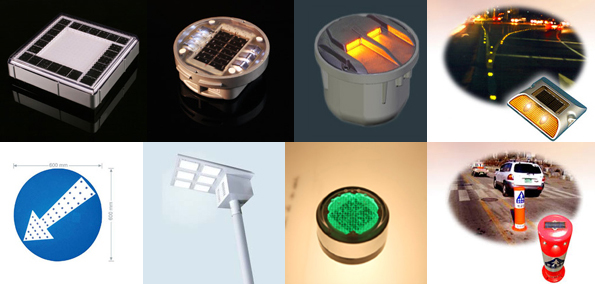

K dispozici je celý komplex solárních světel různých tvarů a barev. Solární informační tabule mohou obsahovat grafiku dle požadavku zákazníka. Všechna světla jsou kompaktní s krytím IP68 a tak je možné je používat i pod hladinou bazénů a okrasných jezírek.





Doprava

Nejzajímavější využití autonomních osvětlovacích systémů je v oblasti bezpečnosti dopravy, jako jsou vyznačení přechodů pro chodce, světelné oddělovací pruhy, označení kruhových objezdů a křižovatek, vyznačení nebezpečných zatáček a překážek na vozovce ale i osvětlení vozovky v tunelech.






Jedná se o velmi kompaktní a odolná zařízení certifikovaná pro vysokou zátěž a drsné podmínky v dopravě. Systémy většinou obsahují fotovoltaický článek ve svém tělese či mohou být napájeny ze samostatně stojícího FV Off-grid systému. Liniové osvětlení je možné připojit i na síťové napájení v případě, že to vyžaduje aplikace. Nicméně postupně se rozsvěcující výrazná světla ve směru zatáčky nebo kruhového objezdu zachránila již nejeden lidský život; a takové zatáčky se vyskytují hlavně tam, kam není přiveden elektrický proud.

Více informací naleznete na stránce www.votum.cz či www.solarpathusa.com.

Ing. Roman Čada

Votum s.r.o.
